Wariant podwójny powstaje z dwóch osobnych ciągów o różnych przekrojach. Zestaw obejmuje jeden profil Ø28 mm oraz jeden profil Ø20 mm. Każdy z nich prowadzi jedną warstwę materiału, dlatego firanę i zasłonę można przesuwać niezależnie.

Większy profil ma 28 mm szerokości i 25 mm wysokości; jego górna szczelina ma 5 mm, a dolna 7 mm. Mniejszy profil ma 20 mm szerokości i 19 mm wysokości, natomiast zaznaczona górna szczelina ma 6 mm. Wartości szczelin nie oznaczają grubości ścianek profili.

Biały połysk — jasne i lekkie wykończenie

Biały profil z połyskiem można połączyć z jasną stolarką, białym sufitem, kremowymi tekstyliami albo naturalnym drewnem. Dwie równoległe linie zachowują lekki wygląd, a połysk podkreśla zaokrągloną formę.

Czarny mat — mocniejszy kontur bez połysku

Matowa czerń tworzy kontrast z jasną firaną i ścianą albo nawiązuje do ciemnych ram, lamp i uchwytów. Pasuje szczególnie do wnętrz nowoczesnych, loftowych oraz minimalistycznych, w których karnisz pozostaje widoczny.

Mosiądz mat — ciepły akcent dekoracyjny

Matowe wykończenie w kolorze mosiądzu można zestawić z beżami, drewnem oraz ciepłymi metalicznymi dodatkami. Określenie „mosiądz mat” opisuje kolor i wykończenie, a nie potwierdza wykonania profilu z litego mosiądzu.

Dwa tory o tej samej zamówionej długości

Wybrana długość dotyczy każdego toru. Karnisz podwójny 300 cm oznacza dwa ciągi po 300 cm. Każdy z nich składa się z odcinków 150 + 150 cm, czyli cały zestaw obejmuje cztery odcinki profilu, a nie dwa tory po 150 cm.

Długości do 250 cm są jednoczęściowe. Od 260 do 500 cm każdy tor ma dwa odcinki, od 510 do 750 cm trzy, a od 760 do 800 cm cztery. Dokładne, także nierówne podziały znajdują się w pełnej tabeli.

Wspornik prosty podwójny długi ma okrągłą podstawę oraz dwa punkty mocowania: jeden dla profilu Ø28 mm i drugi dla profilu Ø20 mm. Jedno ramię podtrzymuje oba tory. Prosta linia wspornika tworzy spokojne, geometryczne wykończenie systemu.

Dwa profile na jednym ramieniu

W montażu ściennym położenie profili wynika z konstrukcji wspornika. Bliższa oś znajduje się 74 mm, a dalsza 191 mm od płaszczyzny montażowej. Długość całkowita 209 mm nie jest odległością osi dalszego toru od ściany.

Jak odczytać rozstaw 117 mm?

Rozstaw wynika z odjęcia dwóch wymiarów poziomych. Wartość 117 mm opisuje odległość między osiami mocowania profili, a nie wolną przestrzeń pomiędzy fałdami firany i zasłony. Trzeba uwzględnić także szerokość profili, rodzaj upięcia i marszczenie tkanin.

Przed wyborem tego wspornika sprawdź położenie obu torów względem parapetu, grzejnika, klamki i pozostałych osłon, zwłaszcza toru znajdującego się bliżej ściany.

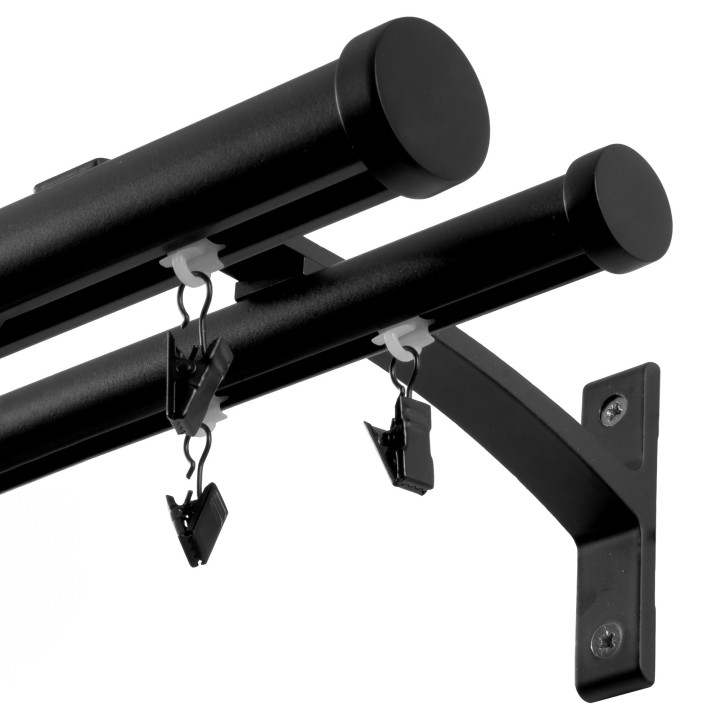

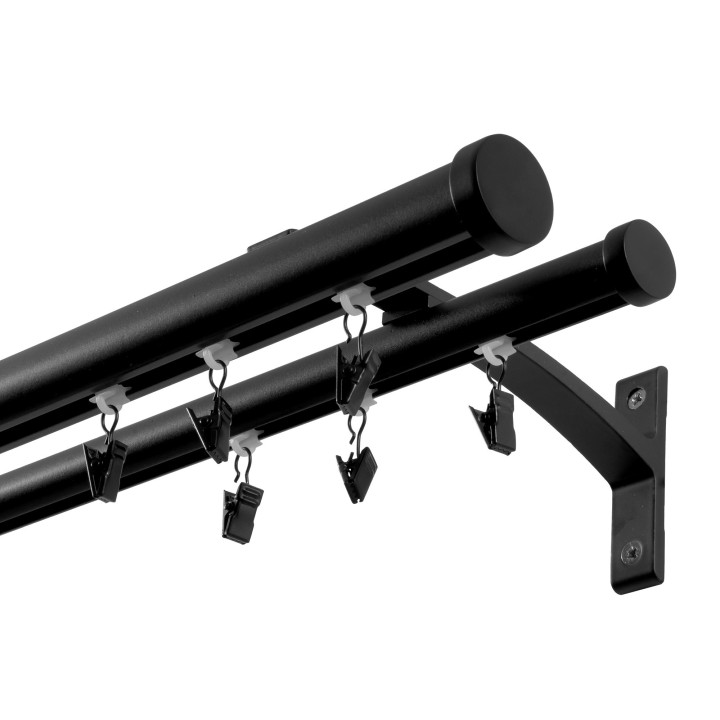

Łagodnie wygięte ramię wspornika płaskiego pozwala zestawić okrągłą szynę z delikatniejszą linią mocowania. W wersji podwójnej do wyboru jest wspornik krótki albo długi. Oba mają po dwa punkty mocowania profili.

Krótki — 120 mm

Osie znajdują się 65 i 115 mm od ściany, a obliczony rozstaw wynosi 50 mm. Wariant ustawia oba profile bliżej ściany niż wersja długa. Trzeba sprawdzić, czy bliższa tkanina ominie elementy okna i będzie swobodnie opadać.

Długi — 180 mm

Osie znajdują się 114 i 173 mm od ściany, a obliczony rozstaw wynosi 59 mm. Oba tory są odsunięte dalej niż w wersji krótkiej. O wyborze decyduje nie tylko długość ramienia, ale przede wszystkim położenie bliższego toru.

Rozstawy 50 i 59 mm są obliczeniami z rysunków. Pionowe oznaczenie wysokości płytki jest niejednoznaczne, dlatego nie przypisano wymiaru 80 mm z innego wspornika.

Przy suficie każdy profil mocuje się oddzielnie, stosując osprzęt zgodny z jego przekrojem Ø28 albo Ø20 mm. Do wyboru jest wspornik „6 cm” lub płaski uchwyt sufitowy. Nie stosuje się tu wspólnego ramienia ściennego z dwoma punktami podparcia.

Wspornik „6 cm” — widoczne mocowanie dystansowe

Okrągła podstawa i pionowy trzpień tworzą mocowanie pod sufitem. Nazwa „6 cm” odnosi się do wspornika, a rysunek podaje wysokość 61 mm. Nie jest to wymiar od sufitu do dolnej krawędzi kompletnego karnisza.

Uchwyt płaski — kompaktowa forma

Element o długości 45 mm i szerokości 15 mm jest alternatywą dla wspornika z trzpieniem. Wartość 45 mm nie oznacza opuszczenia profilu. Całkowitej wysokości uchwytu połączonego z profilem nie podano.

Rozstaw torów ustalasz na miejscu

Na suficie samodzielnie wyznaczasz położenie bliższego i dalszego toru. Odstęp nie wynika z ramienia wspornika. Trzeba dobrać go do okna, parapetu i marszczenia obu tkanin. W dokumentacji nie określono jednej minimalnej odległości pomiędzy profilami. Zobacz również karnisze sufitowe oraz systemy do sufitów podwieszanych.

Dostępne długości wynoszą 120–800 cm co 10 cm. Oba tory mają tę samą długość i identyczny podział odcinków. Długości oraz podział dotyczą każdego toru osobno. Poniższe zestawienie podaje łączną liczbę elementów dla całego karnisza podwójnego i rozróżnia montaż ścienny od sufitowego.

Wsporniki ścienne podwójne i pojedyncze mocowania sufitowe są wariantami alternatywnymi. Nie otrzymuje się obu kompletów jednocześnie. Przy suficie liczba uchwytów jest podwojona, ponieważ każdy profil ma osobne mocowania.

Co obejmuje przyjęty schemat zestawu?

Dwa ciągi profilu w wybranym wykończeniu, wybrany typ mocowań, łączniki do wariantów dzielonych, cztery zakończenia — po dwa na każdy tor — oraz kołki, śruby i wybrane żabki albo agrafki ze ślizgiem. Osprzęt musi być dobrany osobno do profilu okrągłego Ø28 i Ø20 mm.

Łączniki liczone osobno dla każdego toru

Na jednym torze liczba łączników odpowiada liczbie jego odcinków pomniejszonej o jeden. Dla dwóch torów o takim samym podziale wynik mnoży się przez dwa. Zakończenia zamykają wyłącznie zewnętrzne końce obu ciągów, a nie każdy odcinek osobno.

Żabki albo agrafki — 2 sztuki na każde 10 cm zestawu

Przyjęto po jednej sztuce na 10 cm każdego toru, czyli dwie sztuki łącznie na każde 10 cm zamawianej długości. Karnisz 170 cm ma 34 upięcia, 300 cm — 60, 520 cm — 104, a 800 cm — 160.

Liczba dotyczy jednego wybranego rodzaju: żabek albo agrafek, a nie dwóch pełnych kompletów równocześnie. Podział profilu na odcinki nie zmienia liczby upięć. Dokładny dobór łączników, mocowań i elementów instalacyjnych trzeba dopasować do profilu, podłoża i wybranej konfiguracji.

Podział w drugiej kolumnie dotyczy jednego toru i jest powtarzany na drugim. Pozostałe kolumny przedstawiają wartości łączne całego karnisza podwójnego. Wybiera się wsporniki ścienne podwójne albo osobne mocowania sufitowe.

Każdy wariant obejmuje również 4 zakończenia oraz kołki i śruby montażowe. Upięcia oznaczają jeden wybrany rodzaj: żabki albo agrafki. Liczb mocowań ściennych i sufitowych nie należy sumować, ponieważ są to dwa alternatywne sposoby montażu.

Długości 120–340 cm

Przykład 170 cm: dwa profile po 170 cm, bez łączenia. Przeliczenie obejmuje 2 wsporniki ścienne podwójne albo 4 mocowania sufitowe, 34 upięcia i 4 zakończenia.

Długości 350–570 cm

Przykład 520 cm: każdy tor ma podział 174 + 173 + 173 cm. Łącznie daje to 6 odcinków i 4 łączniki. Przeliczenie obejmuje 4 wsporniki ścienne podwójne albo 8 sufitowych, 104 upięcia i 4 zakończenia.

Długości 580–800 cm

Przykład 800 cm: każdy tor ma cztery odcinki po 200 cm. Łącznie zestaw obejmuje 8 odcinków i 6 łączników. Przeliczenie przewiduje 5 wsporników ściennych podwójnych albo 10 sufitowych, 160 upięć i 4 zakończenia.

Pomiar musi uwzględniać szerokość dekoracji oraz miejsce dla dwóch warstw materiału. Firana i zasłona potrzebują przestrzeni na marszczenie, rozsunięcie i niezależny ruch. Przygotuj sztywną miarkę, ołówek i poziomicę, a każdy ważny wymiar sprawdź co najmniej dwa razy.

Montaż nad oknem — jak obliczyć długość obu torów?

1. Zmierz szerokość wnęki albo zewnętrzną szerokość okna.
2. Określ zapas potrzebny po obu stronach na rozsunięte tkaniny.
3. Dodaj oba boczne zapasy do szerokości okna.
4. Porównaj wynik z wariantami dostępnymi co 10 cm.
5. Sprawdź miejsce na cztery zakończenia oraz dostęp do mocowań.

Wzór: długość każdego toru = szerokość wnęki + zapas z lewej strony + zapas z prawej strony. Nie ma jednego obowiązkowego zapasu dla wszystkich aranżacji. Dobierz go do kierunku rozsuwania, objętości obu tkanin, sposobu marszczenia oraz miejsca dostępnego przy ścianach.

Przykład: wnęka ma 180 cm, a zaplanowany zapas wynosi po 25 cm z każdej strony. Obliczenie wynosi 180 + 25 + 25 = 230 cm. Zamawiasz karnisz podwójny 230 cm, czyli dwa tory po 230 cm, a nie wariant 460 cm. Przykładowe 25 cm nie jest stałą wartością dla każdej firany i zasłony.

Montaż na niemal całą szerokość ściany

Zmierz odległość pomiędzy ścianami na wysokości oraz przy odsunięciu każdego z dwóch planowanych torów. Powtórz pomiar przy obu końcach i pośrodku. Jeżeli ściany nie są równoległe, oba profile muszą zmieścić się także w najwęższym miejscu. Sprawdź narożniki, listwy, wnęki, zabudowę oraz możliwość założenia zakończeń.

Warunek dopasowania: długość jednego toru + przyrost od jego dwóch zakończeń + luz montażowy nie mogą przekroczyć dostępnej szerokości. Nie zamawiaj zestawu dokładnie na podstawie jednego pomiaru. Dokument nie określa przyrostu po założeniu zakończeń ani jednej uniwersalnej wartości luzu, dlatego pełny wymiar kompletu trzeba potwierdzić przed zamówieniem.

Pomiar do montażu ściennego — sprawdź obie osie

Zmierz od ściany do najbardziej wystającego elementu: parapetu, grzejnika, klamki, nawiewnika lub kasety rolety. Do tej wartości dodaj miejsce na swobodne opadanie obu tkanin. Szczególnie ważny jest tor bliższy ścianie.

Porównuj położenie obu osi, a nie długość całkowitą wspornika. Rozstawy 117, 50 i 59 mm są obliczeniami z punktów mocowania. Nie określają wolnej przestrzeni pomiędzy profilami lub fałdami obu materiałów.

Pomiar do montażu sufitowego

Na suficie wyznacz dwie równoległe osie. Tor bliższy ścianie musi omijać najbardziej wystający element pod oknem, a drugi powinien pozostawić obu tkaninom miejsce na marszczenie i przesuwanie. Nie przenoś automatycznie rozstawu 50, 59 albo 117 mm ze wsporników ściennych.

Wysokość 61 mm wspornika „6 cm” oraz długość 45 mm płaskiego uchwytu nie są wysokością gotowego zestawu. Trzeba uwzględnić wysokość właściwego profilu: 25 mm dla przekroju Ø28 albo 19 mm dla przekroju Ø20, a także ślizg i wybrany sposób zawieszenia materiału.

Pomiar wysokości firany i zasłony

Najdokładniej zmierz długość tkanin po zamontowaniu obu torów. Mierz od rzeczywistego punktu zawieszenia na żabce lub agrafce do parapetu, podłogi albo innego planowanego zakończenia. Obie warstwy mogą wymagać osobnego pomiaru.

Podział odcinków i droga wniesienia

Wybrana długość dotyczy jednego toru, a identyczny podział jest powtarzany na drugim. Wariant 520 cm obejmuje sześć odcinków łącznie: 174 + 173 + 173 cm na każdym torze. Sprawdź szerokość drzwi, klatki schodowej, windy i dostęp do miejsca montażu.

Montaż obu torów krok po kroku

1. Wybierz długość, podział odcinków i jeden sposób mocowania.
2. Wyznacz położenie obu osi oraz sprawdź dostęp do śrub.
3. Dopasuj kołki i śruby do rodzaju oraz nośności podłoża.
4. Zamocuj wsporniki zgodnie z instrukcją konkretnego osprzętu.
5. Połącz odcinki osobno na każdym torze dedykowanymi łącznikami.
6. Wprowadź kompatybilne żabki albo agrafki i załóż 4 zakończenia.
7. Sprawdź stabilność oraz płynny, niezależny ruch obu warstw.

Łącznik nie zastępuje wspornika i nie zmniejsza liczby punktów podparcia. Średnicę wiercenia, rodzaj kołków, sposób dokręcania oraz rozmieszczenie podpór dopasuj do podłoża i instrukcji wybranego osprzętu.

Lista kontrolna przed zamówieniem

• zmierz szerokość okna albo ściany minimum dwa razy,
• dodaj miejsce na rozsuniętą firanę i zasłonę,
• sprawdź przestrzeń na cztery zakończenia,
• zmierz najbardziej wystający element pod oknem,
• przy ścianie porównaj położenie obu osi wspornika,
• przy suficie samodzielnie zaplanuj przebieg obu torów,
• uwzględnij marszczenie, grubość i swobodne opadanie tkanin,
• sprawdź otwieranie okna, drzwi balkonowych i klamek,
• porównaj wynik z długościami dostępnymi co 10 cm,
• sprawdź podział odcinków i możliwość ich wniesienia,
• przy montażu między ścianami potwierdź pełny wymiar zestawu,
• potwierdź zgodność łączników, ślizgów i wybranych upięć.

Nie używaj karnisza z poluzowanym mocowaniem, uszkodzonym profilem lub niezabezpieczonym końcem. Opór podczas ruchu wymaga sprawdzenia połączeń, a nie mocniejszego ciągnięcia tkaniny. Liczba wsporników i upięć nie określa udźwigu. Wskazówki nie zastępują instrukcji dla konkretnego profilu, wspornika, łącznika i podłoża.

Czy 300 cm oznacza dwa tory po 150 cm?

Nie. Każdy tor ma 300 cm i składa się z odcinków 150 + 150 cm. Cały zestaw obejmuje cztery odcinki.

Jakie wykończenie można wybrać?

Dostępny jest biały połysk, czarny mat albo mosiądz mat. Rysunki wymiarowe pokazują konstrukcję elementów, a nie rzeczywisty kolor ani stopień połysku powierzchni. Mosiądz mat jest nazwą wykończenia, nie potwierdzeniem materiału, z którego wykonano profil.

Czy oba tory można zamontować do sufitu?

Tak. Każdy profil otrzymuje własne wsporniki „6 cm” albo płaskie uchwyty sufitowe. Odległość pomiędzy profilami ustala się podczas montażu.

Czy można regulować rozstaw profili na wsporniku ściennym?

Rysunki pokazują określone punkty mocowania. Rozstaw osi wynosi 117 mm dla prostego długiego, 50 mm dla płaskiego krótkiego i 59 mm dla płaskiego długiego. Nie opisano regulacji tych wartości.

Ile żabek albo agrafek przewidziano?

Dwie sztuki łącznie na każde 10 cm zamawianej długości, czyli po jednej na 10 cm każdego toru. Wariant 300 cm ma w przeliczeniu 60 upięć.

Od jakiej długości tory są dzielone?

Od 260 cm. Do 250 cm każdy tor pozostaje jednoczęściowy. Warianty 510–750 cm mają po trzy odcinki na tor, a 760–800 cm po cztery.

Czy 45 mm uchwytu sufitowego oznacza wysokość karnisza?

Nie. Jest to długość płaskiego uchwytu. Także wysokość 61 mm wspornika „6 cm” nie jest całkowitą wysokością gotowego systemu z profilem.

Czy przy montażu między ścianami należy odjąć 1 cm?

Nie ma jednego potwierdzonego luzu dla wszystkich konfiguracji. Każdy tor musi zmieścić się wraz z częścią zakończeń wystającą poza profil i przestrzenią potrzebną do osadzenia zestawu. Pomiar trzeba wykonać przy obu planowanych torach i porównać z pełnym wymiarem produktu.

Jak dobrać mocowania i łączniki do konkretnego montażu?

Łączniki i uchwyty trzeba dobrać oddzielnie do profilu Ø28 mm oraz profilu Ø20 mm. Mocowania należy dopasować do rodzaju podłoża i planowanego obciążenia. Liczba wsporników oraz upięć nie zastępuje oceny nośności ściany lub sufitu.

Parametry produktu

Najważniejsze zalety

• dwa osobne profile: jeden Ø28 mm i drugi Ø20 mm,
• niezależne prowadzenie firany i zasłony,
• wybór białego połysku, czarnego matu lub mosiądzu matowego,
• trzy warianty wsporników ściennych podwójnych,
• dwa sposoby osobnego mocowania torów do sufitu,
• 69 długości dostępnych od 120 do 800 cm,
• pełna tabela podziału odcinków i wyposażenia,
• możliwość dopasowania rozstawu torów przy suficie,
• rozbudowane wskazówki pomiarowe i montażowe.
