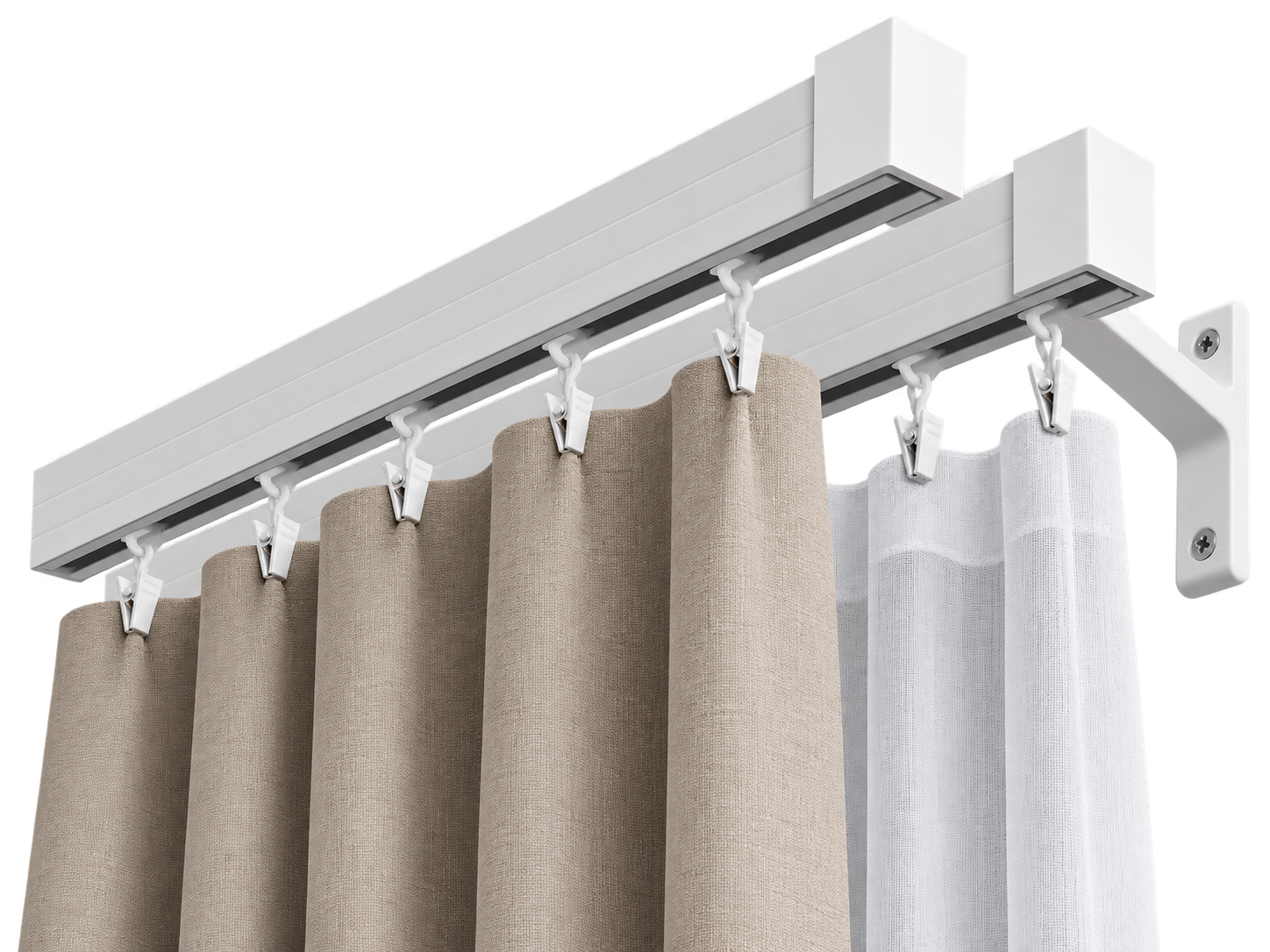

Wariant podwójny składa się z dwóch osobnych profili prostokątnych. Każdy z nich ma jeden dolny tor przeznaczony do ślizgów z żabkami albo agrafkami. Komory widoczne w przekroju nie są dodatkowymi torami; dwa tory powstają dopiero z dwóch równoległych ciągów profilu.

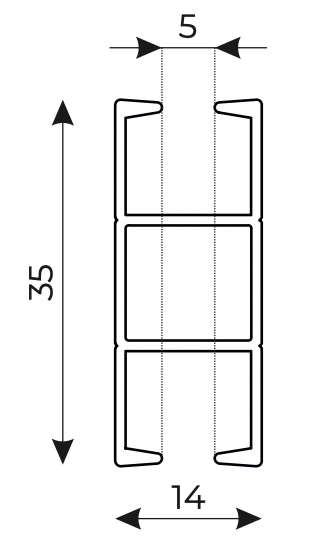

Zapis 35 × 14 mm podaje najpierw wysokość, a następnie szerokość każdego profilu. Profil ma 35 mm wysokości oraz 14 mm szerokości. Wymiar 5 mm dotyczy wyłącznie górnej szczeliny pokazanej na przekroju.

Firana i zasłona poruszają się niezależnie

Jeden tor może prowadzić lekką firanę, a drugi zasłonę. Rozsuwanie jednej warstwy nie wymaga przesuwania drugiej. Takie rozwiązanie sprawdza się w salonie, sypialni, jadalni, gabinecie oraz wszędzie tam, gdzie światło i prywatność mają być regulowane dwiema tkaninami.

Każdy tor ma tę samą długość

Zamówienie wariantu 300 cm oznacza dwa tory po 300 cm, a nie łącznie 300 cm. Jeżeli długość wymaga podziału, oba tory otrzymują identyczny układ odcinków. Przykładowo przy 300 cm każdy tor ma części 150 + 150 cm, czyli w całym zestawie są cztery odcinki.

Wykończenie zgodne z konfiguracją

Kolor i stopień połysku należy dobierać zgodnie z wariantem dostępnym na karcie produktu. Fotografie białego profilu pokazują formę elementu, lecz nie określają pełnej palety ani charakteru wszystkich wykończeń.

Jeśli jedna warstwa tkaniny jest wystarczająca, porównaj ten system z karniszem prostokątnym pojedynczym.

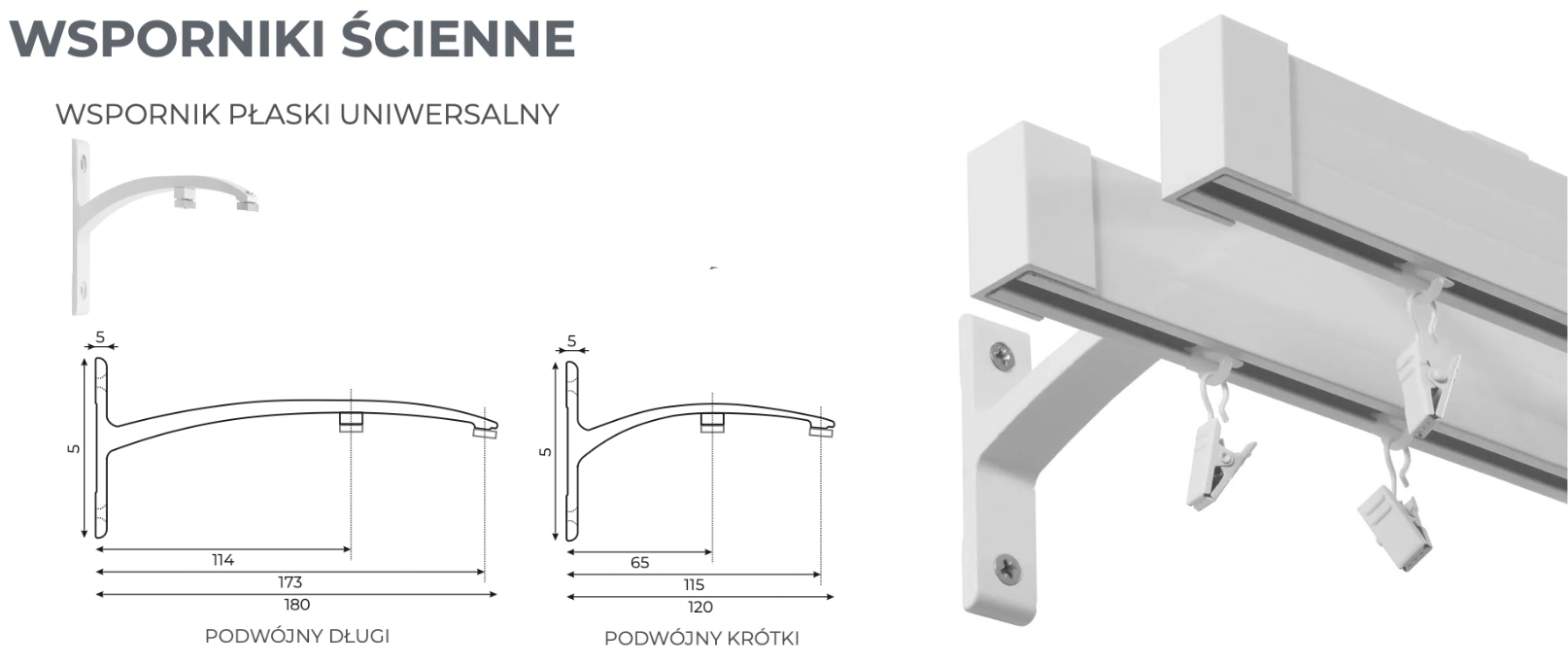

Przy montażu do ściany oba profile podtrzymuje jeden wspornik płaski uniwersalny podwójny. Dostępna jest wersja krótka i długa. Każde ramię ma dwa punkty mocowania profili, natomiast pionowa płytka służy do przykręcenia wspornika do ściany.

Wspornik podwójny krótki — 120 mm

Oś bliższego profilu znajduje się 65 mm od płaszczyzny montażowej, a dalszego 115 mm. Obliczony rozstaw osi wynosi 50 mm. Ten wariant ustawia oba tory bliżej ściany, dlatego przed wyborem trzeba sprawdzić parapet, grzejnik, klamkę oraz fałdę tkaniny na bliższym torze.

Wspornik podwójny długi — 180 mm

Bliższa oś znajduje się 114 mm od ściany, a dalsza 173 mm. Rozstaw osi wynosi 59 mm. Długość całkowita ramienia 180 mm nie jest odległością osi dalszego toru od ściany i nie określa położenia krawędzi tkaniny.

Jak porównać wsporniki z przeszkodami?

Porównuj położenie obu osi profili, a nie tylko koniec ramienia. Przykładowo parapet wysunięty na 100 mm znajduje się przed bliższą osią wspornika krótkiego ustawioną na 65 mm. Przy wsporniku długim bliższa oś ma 114 mm, czyli tylko 14 mm więcej niż wysunięcie parapetu; nadal trzeba uwzględnić obrys profilu, upięcie i fałdę.

Rozstawy 50 i 59 mm są odległościami między osiami profili, a nie wolnym prześwitem między tkaninami. Kody elementów z planszy: podwójny krótki 90550668, podwójny długi 90550670. Dostępność wykończeń należy sprawdzić w konfiguracji produktu.

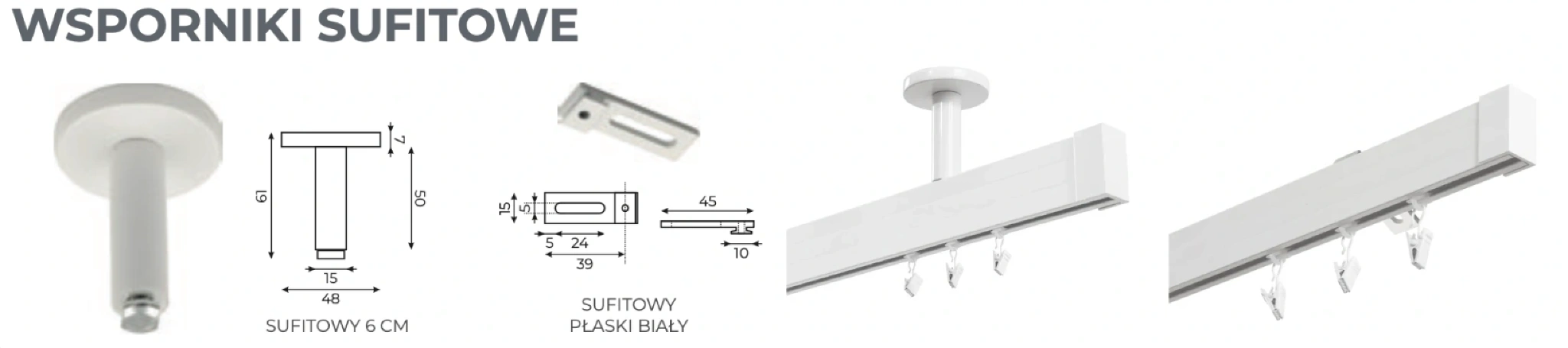

Przy montażu do sufitu każdy profil mocuje się osobno. Można zastosować wsporniki sufitowe „6 cm” albo uchwyty sufitowe płaskie. Dla karnisza podwójnego potrzebny jest oddzielny komplet mocowań dla każdego toru. Te dwa typy uchwytów są alternatywne.

Wspornik sufitowy „6 cm”

Okrągła podstawa oraz pionowy trzpień tworzą widoczne mocowanie z dystansem. Całkowita wysokość elementu na rysunku wynosi 61 mm, średnica podstawy 48 mm, trzpień 15 mm, a podstawa 7 mm. Nazwa „6 cm” odnosi się do wspornika i nie jest odległością od sufitu do punktu podwieszenia tkaniny.

Uchwyt sufitowy płaski

Płaski element ma 45 mm długości i 15 mm szerokości. Pozostałe oznaczenia na rysunku to 5, 24, 39 i 10 mm. Długość 45 mm nie określa opuszczenia karnisza. Wysokość całego połączenia z profilem i upięciem zależy od rzeczywistego zestawu.

Rozstaw profili ustalasz podczas montażu

Na suficie wyznacz dwie równoległe linie. Najpierw określ położenie bliższego toru względem parapetu, grzejnika, klamki i otwieranych skrzydeł, a następnie odległość drugiego profilu. Uwzględnij podstawy mocowań oraz objętość obu tkanin po zasunięciu i rozsunięciu.

Rozstaw nie jest narzucony wspornikiem ściennym. Źródła nie określają minimalnej odległości między profilami ani całkowitego opuszczenia gotowego zestawu. Kody z planszy: wspornik „6 cm” 90550679 oraz płaski biały 90550685.

Każdy tor jest oddzielnym ciągiem profilu. Zakończenia montuje się na jego dwóch zewnętrznych końcach, natomiast miejsca łączenia odcinków otrzymują łączniki. Upięcia należy dobrać do profilu prostokątnego i sposobu przygotowania tkaniny.

Cztery zatyczki prostokątne

Każdy tor ma dwie zatyczki, dlatego cały zestaw podwójny otrzymuje cztery sztuki — niezależnie od liczby odcinków. Zatyczek nie zakłada się na stykach. Przy montażu między ścianami trzeba uwzględnić ich wystającą część; jej dokładnego wymiaru nie podano. Kod z planszy: 90550675.

Łączniki liczone osobno dla obu torów

Na jednym torze liczba łączników jest równa liczbie jego odcinków pomniejszonej o jeden. Dla dwóch torów stosuje się wzór: 2 × (liczba odcinków jednego toru − 1). Wariant dwuczęściowy wymaga więc dwóch łączników, trzyczęściowy czterech, a czteroczęściowy sześciu. Łącznik nie zastępuje wspornika. Kod z planszy: 90000671.

Dwie sztuki upięć łącznie na każde 10 cm

Na każde 10 cm każdego toru przypada jedno wybrane upięcie. W całym zestawie są więc dwie żabki albo dwie agrafki na każde 10 cm zamawianej długości. Karnisz 170 cm ma 34 upięcia, 300 cm — 60, a 800 cm — 160. Zamawia się jeden wybrany rodzaj, nie oba jednocześnie.

Po złożeniu sprawdź płynny przejazd ślizgów przez wszystkie połączenia na obu torach. Opór należy usunąć przez kontrolę ustawienia profili i łączników, a nie przez silniejsze ciągnięcie tkaniny.

Długości od 120 do 800 cm występują co 10 cm. Każdy z dwóch torów ma tę samą długość oraz identyczny podział. Wsporniki ścienne podwójne podtrzymują oba profile, natomiast przy suficie każdy profil wymaga osobnych uchwytów.

Granice podziału profili

Długości 120–250 cm są wykonane z jednego odcinka na tor. Zakres 260–500 cm ma dwa odcinki na tor, 510–750 cm trzy, a 760–800 cm cztery. Podział powtarza się na obu torach.

Przykładowo 250 cm oznacza dwa profile po 250 cm, bez łączników. Wariant 260 cm ma na każdym torze 130 + 130 cm, czyli łącznie cztery odcinki i dwa łączniki. Przy 520 cm każdy tor składa się z 174 + 173 + 173 cm, a przy 770 cm z 192 + 192 + 193 + 193 cm.

Ścienne albo sufitowe — nie oba komplety

W tabelach podano liczbę wsporników ściennych podwójnych oraz alternatywną liczbę osobnych mocowań sufitowych. Nie należy sumować tych kolumn. Do każdego wariantu dochodzą cztery zatyczki, kołki i śruby oraz wybrany rodzaj upięć.

Liczba elementów nie jest deklaracją nośności. Dopuszczalne obciążenie i rozstaw podpór trzeba ustalić dla całego układu: profili, łączników, wsporników, tkanin i rodzaju podłoża.

Druga kolumna pokazuje podział jednego toru; taki sam podział powtarza się na drugim. Pozostałe ilości dotyczą całego zestawu podwójnego. Upięcia oznaczają żabki albo agrafki, dwie sztuki łącznie na każde 10 cm długości.

Wsporniki ścienne podwójne oraz mocowania sufitowe są alternatywne. W każdym wariancie przewidziano również cztery zatyczki, a kołki i śruby należy dopasować do podłoża.

Długości 120–340 cm

Przykład 170 cm: dwa profile po 170 cm, bez łączenia; 2 wsporniki ścienne podwójne albo 4 mocowania sufitowe, 34 upięcia i 4 zatyczki.

Długości 350–570 cm

Przykład 520 cm: każdy tor ma 174 + 173 + 173 cm. Łącznie to 6 odcinków, 4 łączniki, 4 wsporniki ścienne podwójne albo 8 mocowań sufitowych, 104 upięcia i 4 zatyczki.

Długości 580–800 cm

Przykład 800 cm: każdy tor ma 4 odcinki po 200 cm. Łącznie zestaw zawiera 8 odcinków i 6 łączników, a w przeliczeniu wymaga 5 wsporników ściennych podwójnych albo 10 mocowań sufitowych, 160 upięć i 4 zatyczek.

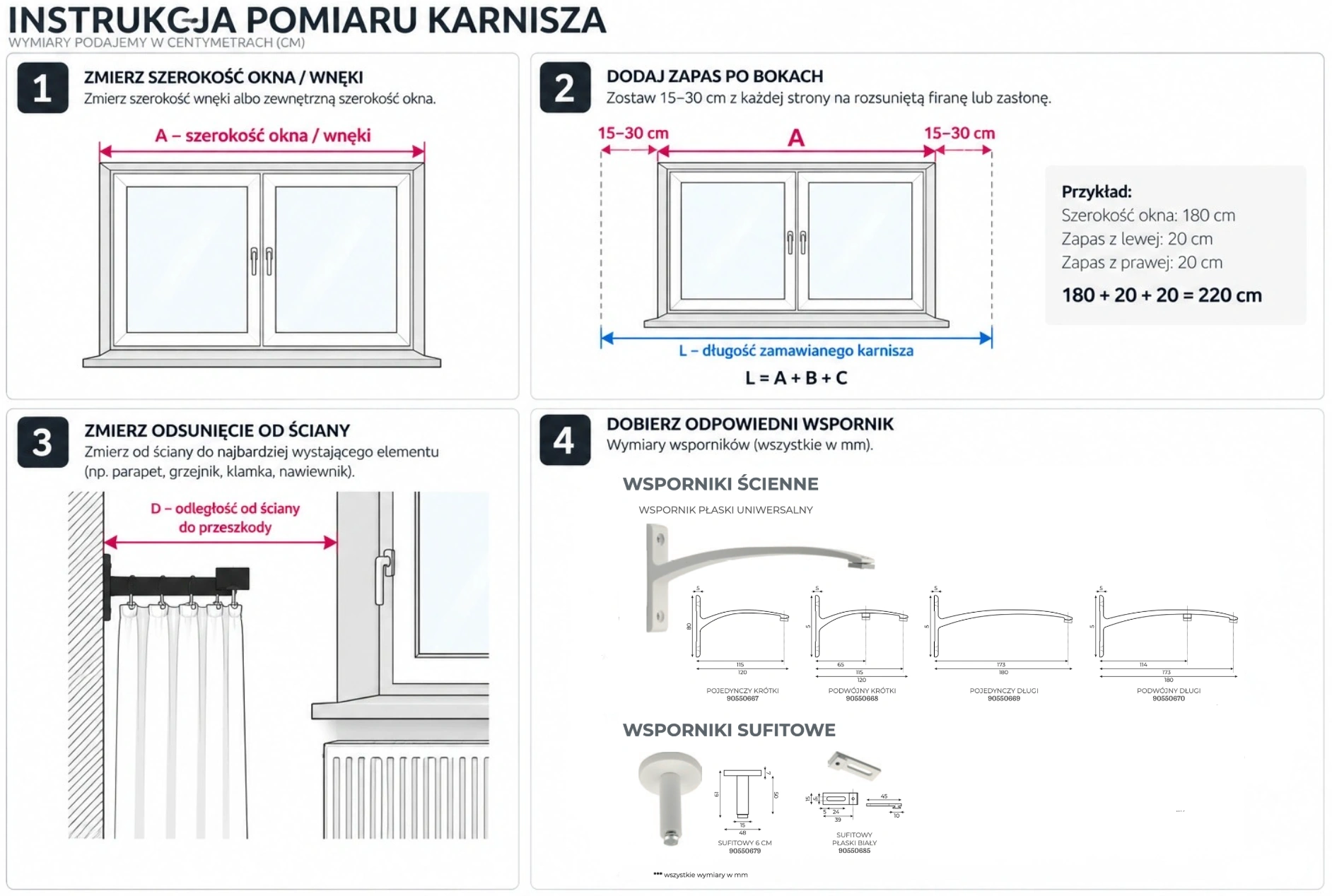

Pomiar wykonaj poziomo w planowanym miejscu montażu. Najpierw zdecyduj, czy karnisz ma obejmować okno z zapasem na obie tkaniny, czy ma zmieścić się pomiędzy ścianami. Zamawiana długość dotyczy każdego toru osobno, a nie sumy obu torów.

Nad oknem — zaplanuj miejsce na firanę i zasłonę

1. Zmierz szerokość całej wnęki lub zewnętrzną szerokość okna.
2. Ustal zapas po lewej stronie na zsuniętą firanę i zasłonę.
3. Ustal zapas po prawej stronie, uwzględniając kierunek rozsuwania.
4. Sprawdź grubość, marszczenie i objętość obu tkanin po zsunięciu.
5. Dodaj zapasy do szerokości wnęki i porównaj wynik z wariantami co 10 cm.

Wzór: długość każdego toru = szerokość wnęki + zapas z lewej + zapas z prawej.

Przykład: wnęka 180 cm i zapas po 25 cm dają 180 + 25 + 25 = 230 cm. Zamawiasz karnisz podwójny 230 cm, czyli dwa tory po 230 cm — nie wariant 460 cm. Wartość 25 cm jest przykładem, a nie uniwersalną regułą.

Między ścianami — sprawdź oba tory

Zmierz odległość między ścianami na wysokości i przy odsunięciu każdego planowanego toru. Sprawdź szerokość przy obu końcach i pośrodku. Przy ścianach nierównych lub nierównoległych kieruj się węższym miejscem.

Warunek dopasowania: długość toru + część jego dwóch zatyczek wystająca poza profil + luz montażowy nie mogą przekroczyć dostępnej szerokości. Nie zakładaj montażu „na styk” ani automatycznego odjęcia 1 cm.

Odsunięcie od ściany i odstęp między tkaninami

1. Zmierz wysunięcie parapetu, grzejnika i klamki względem ściany.
2. Sprawdź ruch skrzydła przy otwieraniu i uchylaniu.
3. Porównaj przeszkody z osią bliższego i dalszego profilu.
4. Uwzględnij 14 mm szerokości każdego profilu, upięcia i fałdy obu tkanin.
5. Przy suficie wyznacz dwie równoległe linie oraz sprawdź ich rozstaw w kilku miejscach.

Na wsporniku krótkim osie znajdują się 65 i 115 mm od ściany, a na długim 114 i 173 mm. Rozstaw osi wynosi odpowiednio 50 i 59 mm, ale nie jest wolnym odstępem pomiędzy firaną a zasłoną.

Firanę i zasłonę zmierz oddzielnie

Każdą tkaninę mierz od rzeczywistego punktu podwieszenia na żabce lub agrafce do planowanego zakończenia. Najdokładniejszy wynik uzyskasz po zamocowaniu karnisza. Wysokość 35 mm dotyczy samego profilu, a nie całego zestawu z uchwytem i upięciem.

Montaż krok po kroku

1. Wybierz wsporniki ścienne podwójne albo osobne mocowania sufitowe.
2. Wyznacz położenie obu profili, poziom, rozstaw oraz punkty podparcia.
3. Dobierz kołki, śruby i sposób wiercenia do podłoża.
4. Ułóż odcinki każdego toru według tabeli i połącz każdy styk właściwym łącznikiem.
5. Wprowadź wybrane żabki lub agrafki do obu torów.
6. Załóż cztery zatyczki na zewnętrznych końcach dwóch ciągów.
7. Sprawdź stabilność i płynny przejazd ślizgów przez wszystkie połączenia.

Pielęgnacja i kontrola

Profile i tory utrzymuj w czystości zgodnie z zaleceniami właściwymi dla wybranego wykończenia. Nie korzystaj z karnisza z poluzowanym mocowaniem, uszkodzonym profilem lub niezabezpieczonym końcem. Nośność trzeba ocenić dla całego zestawu i podłoża; źródła nie podają uniwersalnego udźwigu, rozstawu podpór, średnicy wiercenia ani momentu dokręcania.

Czy 35 × 14 mm oznacza średnicę?

Nie. To przekrój prostokątny każdego profilu: 35 mm wysokości i 14 mm szerokości. Wymiar 5 mm dotyczy górnej szczeliny zaznaczonej na rysunku.

Czy karnisz ma dwa profile czy jeden profil z dwoma torami?

Zestaw tworzą dwa osobne profile, a każdy z nich ma jeden tor. Komory widoczne w przekroju jednego profilu nie są dodatkowymi torami do tkanin.

Czy karnisz podwójny 300 cm to dwa tory po 150 cm?

Nie. Każdy tor ma 300 cm i składa się z części 150 + 150 cm. W całym zestawie są cztery odcinki profilu oraz dwa łączniki.

Czy wariant 250 cm wymaga łączników?

Nie. Każdy tor ma jeden odcinek 250 cm. Wariant 260 cm ma na każdym torze części 130 + 130 cm, dlatego w całym zestawie stosuje się dwa łączniki.

Ile upięć i zatyczek przewidziano?

Dwie żabki albo dwie agrafki łącznie na każde 10 cm długości — po jednej sztuce na 10 cm każdego toru — oraz cztery zatyczki. Dla długości 300 cm jest to 60 upięć.

Czy rozstaw torów jest zawsze taki sam?

Przy wsporniku ściennym krótkim rozstaw osi wynosi 50 mm, a przy długim 59 mm. Na suficie profile mocuje się osobno, więc ich odległość ustala się podczas montażu.

Czy między ścianami wystarczy odjąć 1 cm?

Nie ma jednego potwierdzonego luzu. Trzeba sprawdzić każdy tor w jego położeniu, uwzględnić część dwóch zatyczek wystającą poza profil oraz przestrzeń potrzebną do osadzenia zestawu.

Kiedy wybrać wariant pojedynczy?

Jeżeli na karniszu ma wisieć tylko firana albo tylko zasłona, sprawdź prostokątny karnisz pojedynczy 35 × 14 mm. Wariant podwójny jest przeznaczony do dwóch niezależnych warstw.

Parametry produktu

Najważniejsze zalety

• dwa osobne profile prostokątne 35 × 14 mm,
• dwa niezależne tory na firanę i zasłonę,
• montaż ścienny albo sufitowy,
• dwa warianty wspornika ściennego podwójnego,
• swobodnie ustalany rozstaw przy montażu sufitowym,
• 69 długości od 120 do 800 cm,
• pełna tabela podziału i wyposażenia,
• cztery zatyczki oraz podwojona liczba łączników,
• dwie sztuki upięć łącznie na każde 10 cm długości.
